一、从单一输送向智能集成的演变
随着全球制造业向自动化、柔性化方向快速发展，如何实现物料的高效、精准、灵活输送成为各大生产企业关注的焦点。万向球单元（Ball Transfer Units，简称BTU）凭借其独特的多方向运动特性，正逐步从传统的辅助输送元件演变为现代工业自动化系统中的关键组成部分。
万向球单元的设计原理源于计算机轨迹球技术——通过一颗主滚珠与多颗精密支撑小球的协同滚动，实现任意方向的低摩擦运动。这一看似简单的机械结构，却为工业输送带来了根本性的变革：传统滚筒输送线只能单向或双向输送物料，而万向球单元能够实现360°全向移动，使得物料可以在水平面上沿任意方向平滑位移、旋转和定位。
安德鲁信重工江苏有限公司作为瑞士Dr.TRETTER品牌中国区授权代理商，致力于将这一成熟的欧洲输送技术引入中国市场，为国内制造业客户提供高品质的万向球单元及配套传动部件（含直线导轨、滚珠丝杠、凸轮滚轮导轨等），助力企业实现输送系统的升级换代。公司位于江苏省南京市应天大街772号，欢迎致电18961619099或邮件至sales@andrewen.com咨询产品选型与技术方案。
二、万向球单元：工作原理与技术优势解析
2.1 核心结构与工作机制
万向球单元的核心结构包括主滚珠、支撑小球组、硬化承载壳体及密封件四大部分。主滚珠通常采用高碳铬轴承钢（如52100钢）材质，经精密研磨加工，表面光洁度可达≤0.2μm，摩擦系数稳定在0.01~0.03之间。在主滚珠下方，多颗支撑小球均匀分布在壳体的弧形滚道内。当主滚珠受到外力驱动时，支撑小球同步滚动，将滑动摩擦转变为滚动摩擦，从而大幅降低运动阻力。
这种点接触支撑结构使得万向球单元具有两大独特优势：其一，启动阻力极低，操作人员只需施加很小的推力即可移动重载物料；其二，可在不改变设备方向的前提下实现任意方向的快速换向，而传统脚轮则需要整体旋转才能改变行进方向。
2.2 承载能力与使用寿命计算
万向球单元的承载能力分为静态承载和动态承载两个指标。动态承载能力（C）直接影响产品的使用寿命，其计算可采用以下工程公式：
L = (C/F - ft) × 10⁶
其中：L为使用寿命（转数），F为实际负载（牛顿），ft为温度修正系数。
在工程应用中，负载分配遵循“三点支撑原则”：由于安装平面的公差和负载底面的平整度限制，通常只有三颗万向球实际承载全部重量。因此，单颗万向球的受力应按总负载的三分之一计算。对于高精度安装（如使用弹簧加载结构或精密调平装置），则可根据实际承载球数进行计算。典型万向球产品的负载能力覆盖范围极广，从轻载型的数公斤力到重载型的5吨以上。
三、行业应用场景与典型案例
3.1 汽车制造：焊接、装配与检测
在汽车制造领域，万向球单元的应用已从单一搬运扩展到整车装配的多个关键环节：
车身焊接工位：通过在焊接工位安装万向球平台，车身可在平台上实现360°旋转，便于多角度焊接作业。实际应用表明，这一方案可使焊接效率提升30%~50%，人工干预显著减少，焊接质量一致性提高。
发动机与底盘装配：在发动机、底盘等重型部件的装配工位，万向球平台支持部件的精细微调与精准定位。多颗重载万向球组合使用可均匀分散数吨重的部件载荷，装配精度提升的同时返工率明显降低。
检测与调试环节：在整车或零部件的检测平台上安装万向球，支持车辆灵活移动与多角度调整，检测效率提升20%~30%，调试时间大幅缩短。
3.2 包装机械与物流分拣
在包装行业，万向球单元的应用涵盖了从物料输送到成品包装的全流程：
物料输送与转向：在输送带衔接处安装万向球，可实现包装材料的无缝转向，无需设置额外的转向设备。在食品包装线中，采用不锈钢材质的万向球不仅能满足卫生要求，还能使输送效率提升20%~30%，同时减少包装箱的表面磨损。

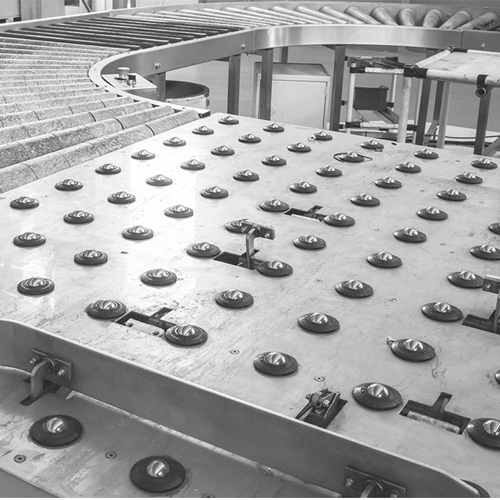

成品分拣与堆垛：在分拣平台上密集排布万向球，可形成“滑移导向区”，实现货物的90°人工转向、多出口分流和任意角度的对接过渡，特别适用于快递分拣、包装分拣工位以及多通道物流节点。
3.3 板材加工与重型机械
在板材切割、冲压等加工场景中，大型板材往往因尺寸大、重量重而难以在供料时保持平稳移动。万向球的应用有效解决了这一问题：当板材底部支撑点受力不均匀或与平面接触产生摩擦时，万向球的点接触滚动支撑既能避免板材表面刮伤，又能降低推送阻力，实现省力、无损的上下料操作。
在重型冲床模具装卸环节，重达百吨的模具需要频繁更换。通过使用重载万向球，操作人员可轻松朝各个方向移动模具以对齐安装位置，大幅缩短设备停机时间，提高模具更换效率。
四、选型要点与安装方式
4.1 材质选择
碳钢镀锌球：经济耐用，适用于普通干燥环境
不锈钢球：防腐防锈，适用于潮湿车间、食品加工及户外环境
尼龙/塑料球：保护物料表面、降低运行噪音，适用于对表面质量要求高的场合
重型钢球：抗冲击性能优异，适用于存在较大冲击载荷的工况
4.2 安装方式
法兰式安装：通过底部或顶部法兰用螺栓固定，适用于需要快速拆装的场合
压入式安装：直接将万向球压入预留孔内，借助外壳的弹性变形或滚花固定
螺纹式安装：通过外螺纹或内螺纹旋入固定，精度可控
粘接式安装：适用于薄壁或不宜钻孔的安装面，推荐使用单组分或双组分丙烯酸结构胶
对于需要均匀承载和吸收冲击的应用场景，可选用弹簧加载型万向球。此类产品在万向球下方加装碟形弹簧，当负载超过预紧力时滚珠下沉，使更多万向球参与承载，特别适用于底面不平整的工件输送。
五、维护保养与性能优化
万向球单元虽设计为低维护产品，但定期的保养检查能有效延长使用寿命：
润滑管理：由于万向球属于滚动摩擦结构，可参照滚动轴承的润滑规范进行维护。根据工作温度和环境清洁度选择合适的润滑油或润滑脂。对不锈钢或塑料材质的万向球，部分型号采用自润滑结构，无需额外加注油脂。
清洁维护：万向球属于开放式结构，灰尘、金属碎屑等杂物可能侵入内部影响滚动性能。应定期检查毛毡密封的完好性，及时清理杂物并检查球体磨损状态。
更换与维修：当万向球出现转动卡滞、异响或滚珠表面明显磨损时，应及时更换。对于可拆解的重载型万向球，可通过更换维修套件恢复性能，降低长期运营成本。
安德鲁信重工江苏有限公司作为瑞士Dr.TRETTER的中国区授权代理商，备有全系列万向球单元的现货库存，并可提供从产品选型到技术方案设计的一站式服务。无论是标准型号还是定制化需求，我们均能依托瑞士原厂的技术支持为您提供最优解决方案。
