意大利Saccardo XSE系列模块化组合加工电主轴XSE.24

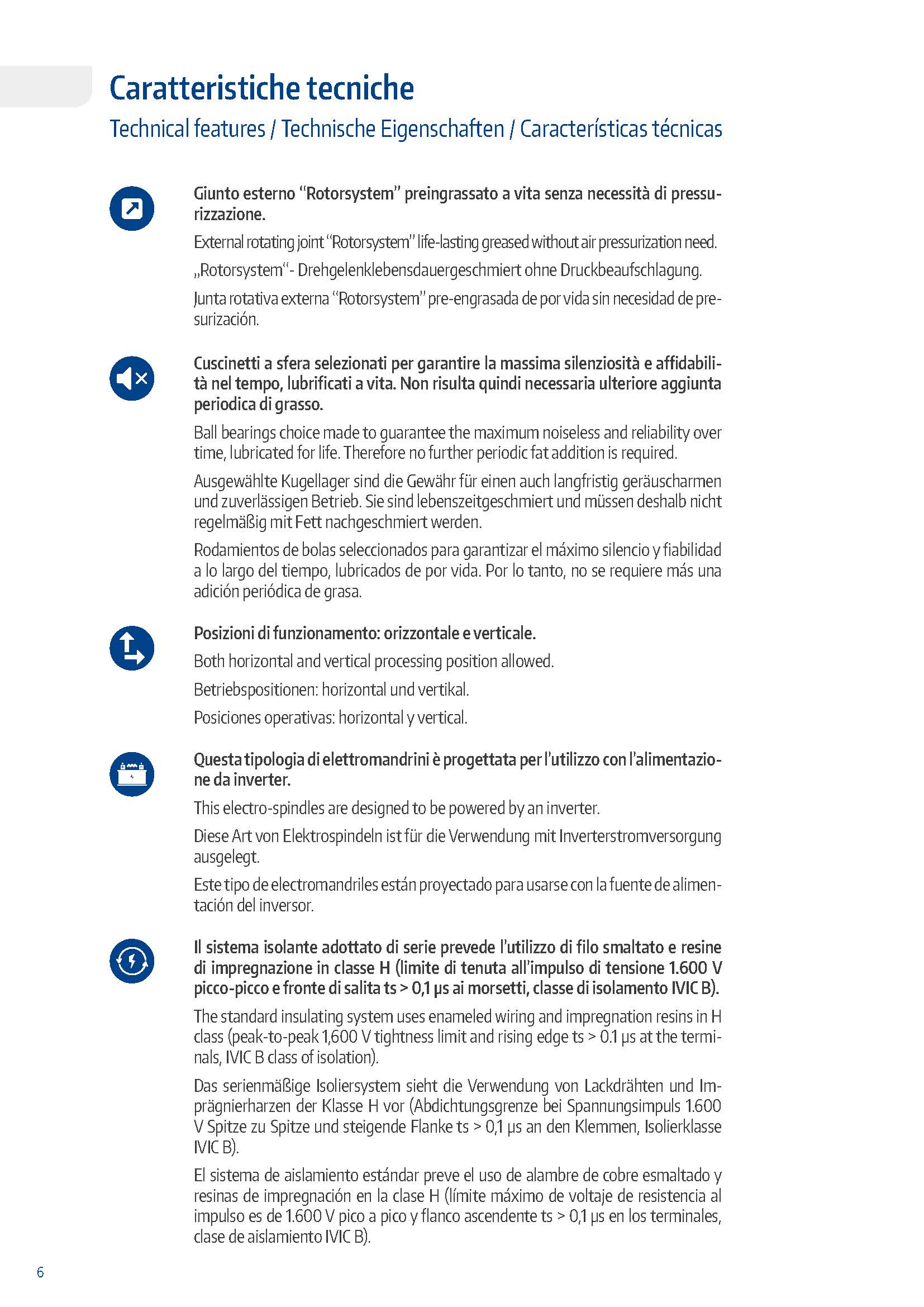

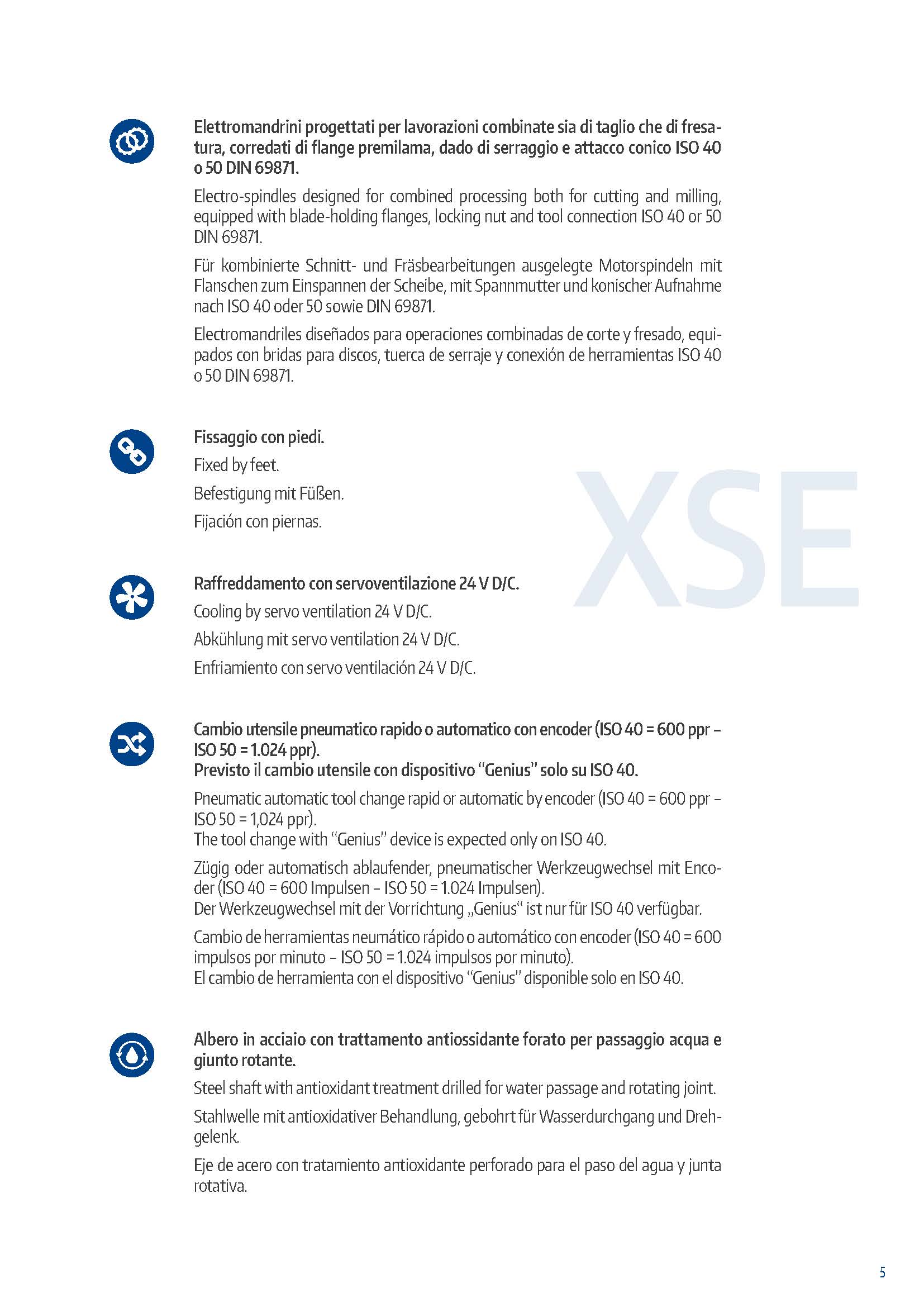

意大利Saccardo XSE系列模块化组合加工电主轴XSE.24是一款专为切割与铣削组合加工设计的伺服风冷式电主轴。该产品配备压盘法兰、锁紧螺母及ISO 40和ISO 50 DIN69871刀具接口，支持气动快速或自动换刀，并配备TTL编码器。主轴采用空心轴设计，便于切削液通过，外部旋转接头为“Rotorsystem”免维护预润滑型。24V直流伺服风扇确保高效散热，最高转速可达10000rpm。

支持气动快速换刀的组合加工电主轴

作为支持气动快速换刀的组合加工电主轴，XSE系列提供“快速换刀”与“Genius换刀”两种换刀系统选项，用户可根据加工节拍与自动化程度灵活选择。TTL编码器为标准配置，确保主轴转速与位置的精确反馈，适用于CNC加工中心及专用组合机床。

提供多种功率与极数配置的模块化电主轴

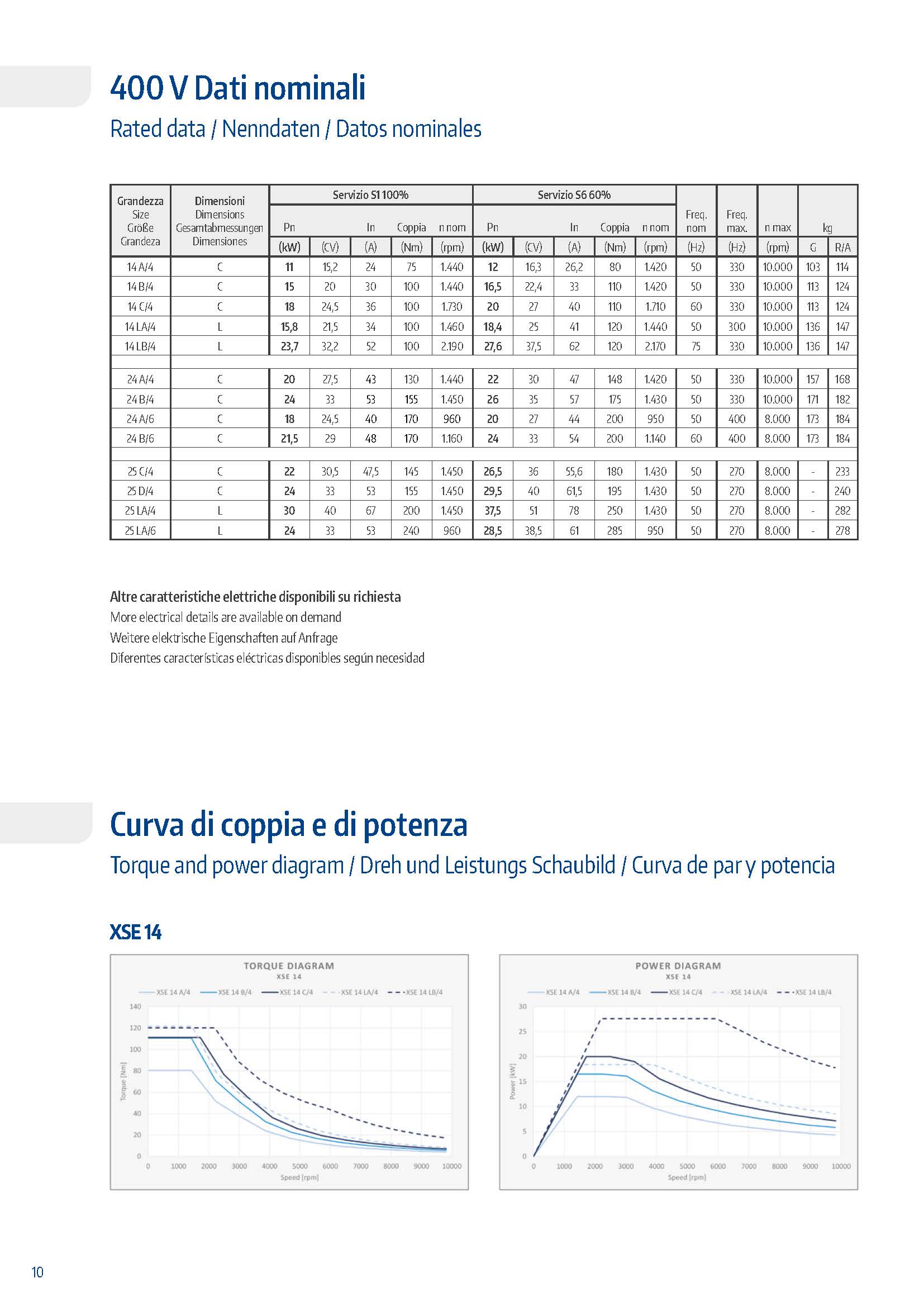

XSE系列提供多种功率与极数配置的模块化电主轴，工作电压400V/50Hz，涵盖4极与6极电机选项。连续负载S1与间歇负载S6-60%两种工作制下的额定数据如下：

型号	尺寸	工作制	功率(kW)	功率(HP)	电流(A)	扭矩(Nm)	额定转速(rpm)	频率(Hz)	最高频率(Hz)	最高转速(rpm)	重量(kg)
14 A/4C	103	S1	11	15	24	75	1440	50	330	10000	114
14 A/4C	103	S6-60%	12	16.3	26.2	80	1420	50	330	10000	114
14 B/4C	112	S1	15	20	30	100	1440	50	330	10000	124
14 B/4C	112	S6-60%	16.5	22.4	33	110	1420	50	330	10000	124
14 C/4C	124	S1	18	24.5	36	100	1730	60	330	10000	132
14 C/4C	124	S6-60%	20	27	40	110	1710	60	330	10000	132
24 A/4C	157	S1	20	27.5	43	130	1440	50	330	10000	168
24 A/4C	157	S6-60%	22	30	47	148	1420	50	330	10000	168
24 B/4C	171	S1	24	33	53	155	1450	50	330	10000	182
24 B/4C	171	S6-60%	26	35.7	57	175	1430	50	330	10000	182
24 A/6C	173	S1	18	24.5	40	170	960	50	400	8000	184
24 A/6C	173	S6-60%	20	27	44	200	950	50	400	8000	184
24 B/6C	173	S1	21.5	29	48	170	1160	60	400	8000	184
24 B/6C	173	S6-60%	24	33	54	200	1140	60	400	8000	184
25 C/4C	-	S1	22	30	47.5	145	1450	50	270	8000	233
25 C/4C	-	S6-60%	26.5	36	55.5	180	1430	50	270	8000	233
25 D/4C	-	S1	24	33	53	155	1450	50	270	8000	240
25 D/4C	-	S6-60%	29.5	40	61.5	195	1430	50	270	8000	240
25 LA/4L	-	S1	30	40	67	200	1450	50	270	8000	282
25 LA/4L	-	S6-60%	37.5	51	78	250	1430	50	270	8000	282
25 LA/6L	-	S1	24	33	53	240	960	50	270	8000	278
25 LA/6L	-	S6-60%	28.5	38.5	61	285	950	50	270	8000	278

注：以上数据通过数值模拟计算得出，仅供参考。

支持深度定制化扩展的工业组合加工电主轴

Saccardo提供支持深度定制化扩展的工业组合加工电主轴，可选定制侧向安装板、可修改接线盒位置及连接方式、编码器信号输出类型、刀具锥柄规格，以及特定功率或扭矩要求。用户可根据具体加工设备布局与工艺需求进行灵活定制。制造商还提供2D/3D图纸开发辅助设计服务。技术参数如有调整，制造商保留基于技术进步进行产品优化的权利。
