高精度圆柱磨床ERGON 05

意大利SAGITECH品牌推出的ERGON 05是一款采用移动立柱结构的精密圆柱磨床，专门用于外圆和内圆的高效磨削加工。该机型适合加工长度达500毫米、旋转直径达250或360毫米的工件，是批量生产场景下的理想选择。

天然花岗岩底座与紧凑布局

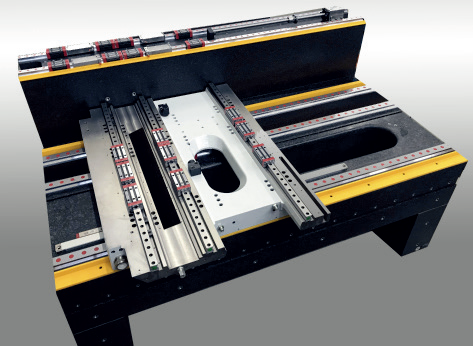

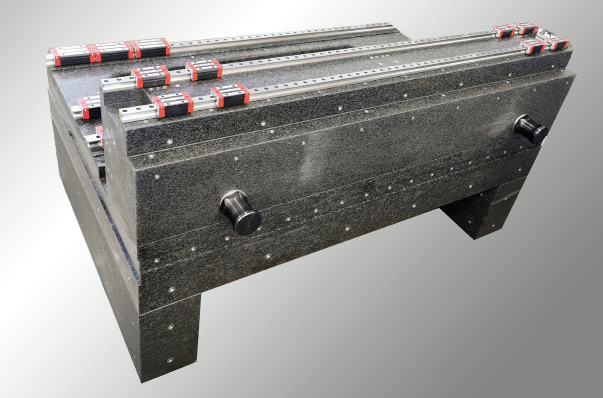

ERGON 05的床身采用天然花岗岩材质，经过意大利本土精密加工，确保长期稳定性和抗变形能力。机床仅设三个调平点，可自适应不同地面条件。X轴和Z轴采用十字交叉布局，配合直线电机驱动，整机占地面积仅为2,200 x 2,200毫米，极大节省生产空间。

高刚性直线电机驱动系统
X轴和Z轴均配备三重滚柱直线导轨，由最新一代直线电机驱动，并采用带气压保护的绝对式光学线性编码器进行位置控制。两轴行程分别为350毫米和980毫米，最大轴移速度达12米/分钟，轴分辨率高达0.0001毫米，确保优异的动态刚性和定位精度。

灵活的磨削主轴单元

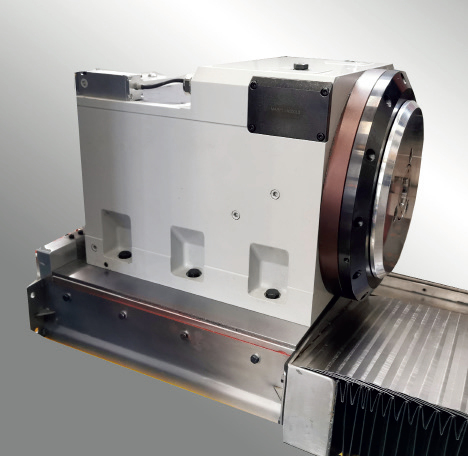

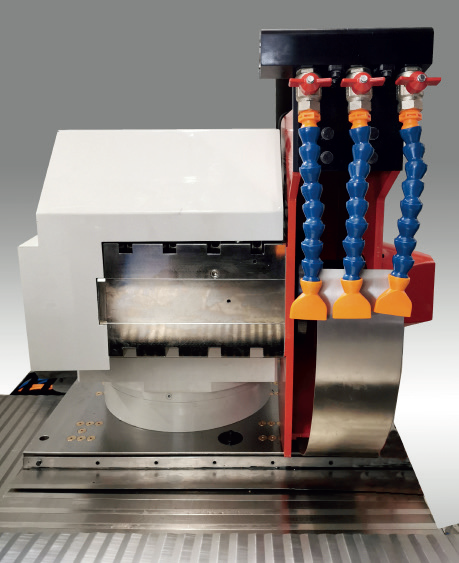

ERGON 05的转塔式磨头最多可安装2个电主轴，支持外磨和内磨的多种配置组合，可根据加工需求灵活切换。砂轮头架（X轴）具备高响应特性，满足复杂零件的一次装夹完成多工序加工需求。

通用工件头架与C轴功能

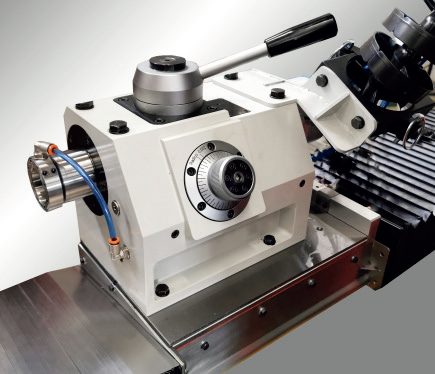

工件头架（C轴）支持固定顶尖或旋转顶尖间的磨削加工，标配力矩电机及莫氏4号/ASA4连接锥度（可选莫氏5号/ASA5）。针对仅需悬伸加工的工况，可选配最高转速达6000 rpm的电主轴式工件头，并支持安装金刚石修整碟片。该单元安装于线性导轨上，由电-气动制动器锁定，并可通过滚珠丝杠和数字伺服电机实现自动移位，位置由气压保护绝对式光学尺控制。
